Научно-технический центр «Приводная техника» – ведущий российский производитель и поставщик электроприводов, имеющий более чем 20-летний опыт работы во многих отраслях промышленности и ЖКХ.
НТЦ прошел несколько этапов развития-от создания торговой компании, реализующей на российском рынке продукцию всемирно известных компаний, до организации собственного производственного подразделения, занимающегося разработкой, производством и продажей готовой продукции и комплектующих в области промышленной автоматизации и приводной техники.
Компания занимается разработкой комплексных решений для лифтовых приводов, включающих современные лебёдки и специализированные преобразователи частоты. Линейка редукторных лебёдок нового поколения – альтернатива классическим редукторным и безредукторным лебёдкам. Новая линейка обладает оригинальной конструкцией, благодаря которой лебёдки обладают всеми преимуществами безредукторных лебёдок и лишены их недостатков, а упрощенная конфигурация по модульной схеме помогает легко адаптироваться под различные требования заказчиков.

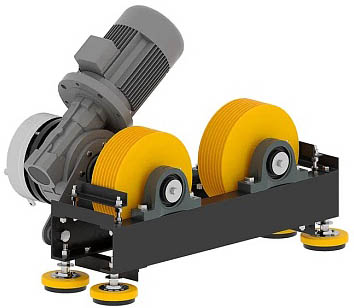

7ЛЧ-М-400-1-1-ПТ – Асинхронная редукторная лебедка для лифтов с прямым подвесом, со шкивом из композитного материала
Напряжение питания: 380 В
Вес: 400-630 кг
Тип: редукторная
Мощность (кВт): до 5,5 кВт
Характеристики | Ед.изм | 7ЛЧ-М-400-1-1-КД400-ПТ | 7ЛЧ-М-400-1-1-КД320-ПТ | 7ЛЧ-М-630-1-1-КД320-ПТ |
Грузоподъемность | (кг) | 400 | 400 | 400 |
Скорость | (м/с) | 1 | 1 | 1 |
Высота подъема | (м) | 50 | 50 | 50 |
Диаметр КВШ | (мм) | 400 | 320 | 320 |
Канат | d(мм) | 10 | 8 | 8 |
n | 3 | 6 | 8 | |
Ток | (A) | 8,3 | 8,3 | 11,7 |
Мощность | (кВт) | 4 | 4 | 5,5 |
Частота питания | (Гц) | 50 | 50 | 50 |
Скорость вращения КВШ | (об/мин) | 48 | 60 | 60 |
Номинальный момент на КВШ | (Нм) | 600 | 500 | 750 |
Подвес | 1:1 | 1:1 | 1:1 | |
Профиль канавки | полукруглая | полукруглая | полукруглая | |
Редуктор | между осями (мм) | 110 | 110 | 110 |
передаточное число | 30 | 25 | 25 | |
Двигатель | тип | асинхронный частотно-регулируемый | асинхронный частотно-регулируемый | асинхронный частотно-регулируемый |
число пар полюсов | 4 | 4 | 4 | |
Тормоз | момент (Нм) | 2Х450 | 2Х450 | 2Х450 |
питание (VDC) | 200 | 200 | 200 | |
Масса лебедки | кг | 150 | 150 | 170 |
7ЛЧ-М-…-1-2-ПТ – Асинхронная редукторная лебедка, для лифтов с полиспастным подвесом, в т.ч. без машинного помещения
Асинхронная редукторная лебедка, для лифтов с полиспастным подвесом, в т.ч. без машинного помещения
Напряжение питания: 380 В
Вес: 135-180 кг
Тип: редукторная
Мощность (кВт): до 7,5 кВт
Поставка в комплекте с преобразователем частоты PM500D
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 30000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP44
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м)
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 30000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP44
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м)
Характеристики | Ед.изм | 7ЛЧ-М-400-1-2-Д320-ПТ | 7ЛЧ-М-630-1-2-Д320-ПТ | 7ЛЧ-М-1000-1-2-Д320-ПТ |
Грузоподъемность | (кг) | 400 | 630 | 1000 |
Скорость | (м/с) | 1 | 1 | 1 |
Высота подъема | (м) | 50 | 50 | 50 |
Диаметр КВШ | (мм) | 320 | 320 | 320 |
Канат | d(мм) | 8 | 8 | 8 |
n | 4 | 5 | 7 | |
Ток | (A) | 8,9 | 13,6 | 16,5 |
Мощность | (кВт) | 4 | 5,5 | 7,5 |
Частота питания | (Гц) | 45 | 45 | 45 |
Скорость вращения КВШ | (об/мин) | 120 | 120 | 120 |
Номинальный момент на КВШ | (Нм) | 260 | 360 | 485 |
Подвес | 2:1 | 2:1 | 2:1 | |
Профиль канавки | полукруглая с подрезом | полукруглая с подрезом | полукруглая с подрезом | |
Редуктор | между осями (мм) | 110 | 110 | 110 |
передаточное число | 7 | 7 | 7 | |
Двигатель | тип | асинхронный частотно-регулируемый | асинхронный частотно-регулируемый | асинхронный частотно-регулируемый |
число пар полюсов | 6 | 6 | 6 | |
Тормоз | момент (Нм) | 2Х450 | 2Х450 | 2Х450 |
питание (VDC) | 200 | 200 | 200 | |
Масса лебедки | кг | 135 | 135 | 135 |

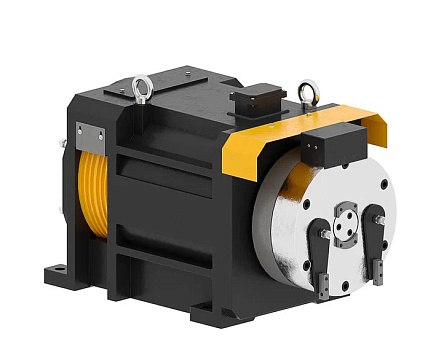

WTD2-1000-…-Д320-ПТ – Синхронная безредукторная лебедка
Напряжение питания: 380 В
Вес: 300 кг
Тип: безредукторная
Мощность (кВт): до 10,6 кВт
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 30000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP41
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м).
Энкодер HEIDENHAIN ERN 1387 2048 (длина кабеля по умолчанию - 7м).
Характеристики | Ед.изм | WTD2-1000-1-Д320-ПТ | WTD2-1000-1.6-Д320-ПТ |
Грузоподъемность | (кг) | 1000 | 1000 |
Скорость | (м/с) | 1 | 1,6 |
Высота подъема | (м) | 90 | 90 |
Диаметр КВШ | (мм) | 320 | 320 |
Канат | d(мм) | 8 | 8 |
n | 6 | 6 | |
Ток | (A) | 15 | 25 |
Мощность | (кВт) | 6,6 | 10,6 |
Частота питания | (Гц) | 19,9 | 31,8 |
Скорость вращения КВШ | (об/мин) | 119 | 191 |
Номинальный момент на КВШ | (Нм) | 536 | 536 |
Подвес | 2:1 | 2:1 | |
Профиль канавки | клиновая с подрезом | клиновая с подрезом | |
Редуктор | между осями (мм) | - | - |
передаточное число | - | - | |
Двигатель | тип | синхронный | синхронный |
число пар полюсов | 20 | 20 | |
Тормоз | момент (Нм) | 2х700 | 2х700 |
питание (VDC) | 200 | 200 | |
Масса лебедки | кг | 300 | 300 |

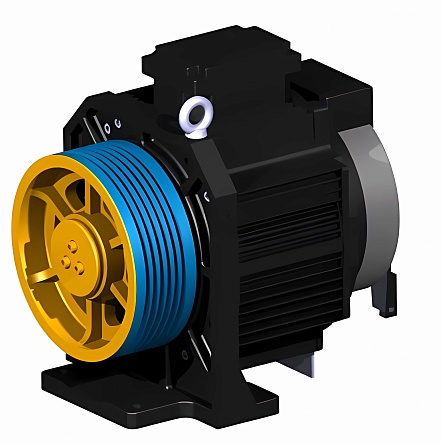

WTD2-630-…-Д320-ПТ – Синхронная безредукторная лебедка
Напряжение питания: 380 В
Вес: 215 кг
Тип: безредукторная
Мощность (кВт): до 6,7 кВт
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 30000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP41
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м).
Энкодер HEIDENHAIN ERN 1387 2048 (длина кабеля по умолчанию - 7м).
Характеристики | Ед.изм | WTD2-6300-1-Д320-ПТ | WTD2-630-1.6-Д320-ПТ |
Грузоподъемность | (кг) | 630 | 630 |
Скорость | (м/с) | 1 | 1,6 |
Высота подъема | (м) | 70 | 70 |
Диаметр КВШ | (мм) | 320 | 320 |
Канат | d(мм) | 8 | 8 |
n | 5 | 5 | |
Ток | (A) | 10 | 17 |
Мощность | (кВт) | 4,2 | 6,7 |
Частота питания | (Гц) | 19,9 | 31,8 |
Скорость вращения КВШ | (об/мин) | 119 | 191 |
Номинальный момент на КВШ | (Нм) | 337 | 337 |
Подвес | 2:1 | 2:1 | |
Профиль канавки | полукруглая с подрезом | полукруглая с подрезом | |
Редуктор | между осями (мм) | - | - |
передаточное число | - | - | |
Двигатель | тип | синхронный | синхронный |
число пар полюсов | 20 | 20 | |
Тормоз | момент (Нм) | 2х450 | 2х450 |
питание (VDC) | 200 | 200 | |
Масса лебедки | кг | 215 | 215 |

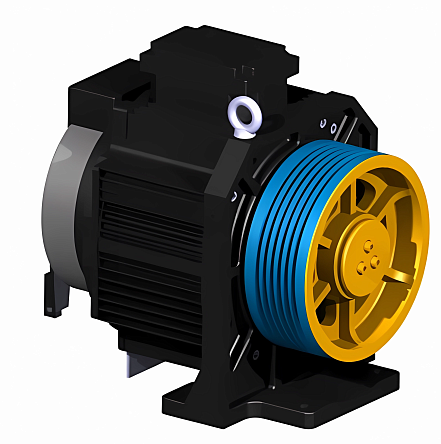

WTD2-400-…-Д320-ПТ – Синхронная безредукторная лебедка
Напряжение питания: 380 В
Вес: 190 кг
Тип: безредукторная
Мощность (кВт): до 4,8 кВт
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 30000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP41
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м).
Энкодер HEIDENHAIN ERN 1387 2048 (длина кабеля по умолчанию - 7м).
Характеристики | Ед.изм | WTD2-400-1-Д320-ПТ | WTD2-400-1.6-Д320-ПТ |
Грузоподъемность | (кг) | 450 | 450 |
Скорость | (м/с) | 1 | 1,6 |
Высота подъема | (м) | 45 | 45 |
Диаметр КВШ | (мм) | 320 | 320 |
Канат | d(мм) | 8 | 8 |
n | 4 | 4 | |
Ток | (A) | 7 | 13 |
Мощность | (кВт) | 2,7 | 4,8 |
Частота питания | (Гц) | 19,9 | 31,8 |
Скорость вращения КВШ | (об/мин) | 119 | 191 |
Номинальный момент на КВШ | (Нм) | 213 | 240 |
Подвес | 2:1 | 2:1 | |
Профиль канавки | полукруглая с подрезом | полукруглая с подрезом | |
Редуктор | между осями (мм) | - | - |
передаточное число | - | - | |
Двигатель | тип | синхронный | синхронный |
число пар полюсов | 20 | 20 | |
Тормоз | момент (Нм) | 2х450 | 2х450 |
питание (VDC) | 200 | 200 | |
Масса лебедки | кг | 190 | 190 |

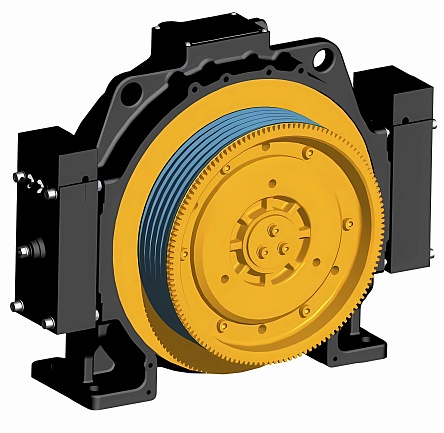

WTD1-630/1000-…-Д400-ПТ – Синхронная безредукторная лебедка
Напряжение питания: 380 В
Вес: 270 кг
Тип: безредукторная
Мощность (кВт): до 10,6 кВт
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 35000 Н
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP41
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м).
Энкодер HEIDENHAIN ERN 1387 2048 (длина кабеля по умолчанию - 7м).
Характеристики | Ед.изм | WTD1-630-1-Д400-ПТ | WTD1-630-1.6-Д400-ПТ | WTD1-1000-1-Д400-ПТ | WTD1-1000-1.6-Д400-ПТ |
Грузоподъемность | (кг) | 630 | 630 | 1000 | 1000 |
Скорость | (м/с) | 1 | 1,6 | 1 | 1,6 |
Высота подъема | (м) | 90 | 90 | 90 | 90 |
Диаметр КВШ | (мм) | 400 | 400 | 400 | 400 |
Канат | d(мм) | 10 | 10 | 10 | 10 |
n | 4 | 4 | 4 | 4 | |
Ток | (A) | 10 | 17 | 15 | 25 |
Мощность | (кВт) | 4,2 | 6,7 | 6,6 | 10,6 |
Частота питания | (Гц) | 23,8 | 38,3 | 23,8 | 38,3 |
Скорость вращения КВШ | (об/мин) | 95 | 153 | 95 | 153 |
Номинальный момент на КВШ | (Нм) | 420 | 420 | 665 | 665 |
Подвес | 2:1 | 2:1 | 2:1 | 2:1 | |
Профиль канавки | клиновая с подрезом | клиновая с подрезом | клиновая с подрезом | клиновая с подрезом | |
Редуктор | между осями (мм) | - | - | - | - |
передаточное число | - | - | - | - | |
Двигатель | тип | синхронный | синхронный | синхронный | синхронный |
число пар полюсов | 30 | 30 | 30 | 30 | |
Тормоз | момент (Нм) | 2х450 | 2х450 | 2х450 | 2х450 |
питание (VDC) | 200 | 200 | 200 | 200 | |
Масса лебедки | кг | 270 | 270 | 270 | 270 |

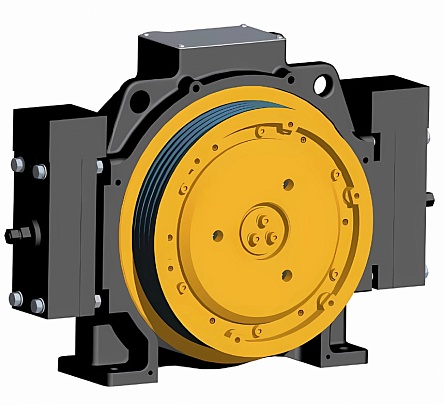

WTD1-630/1000-…-Д400-ПТ – Синхронная безредукторная лебедка
Напряжение питания: 380 В
Вес: 130 кг
Тип: безредукторная
Мощность (кВт): до 4,8 кВт
Напряжение питания тормоза: DC 200В
Допустимая радиальная нагрузка: 20000 H
Класс изоляции обмоток: F
Класс защиты от внешних воздействий: IP41
Устройство дистанционного растормаживания – трос Боудена (длина по умолчанию - 7м).
Энкодер HEIDENHAIN ERN 1387 2048 (длина кабеля по умолчанию - 7м).
Характеристики | Ед.изм | WTD1-630-1-Д400-ПТ | WTD1-630-1.6-Д400-ПТ |
Грузоподъемность | (кг) | 450 | 450 |
Скорость | (м/с) | 1 | 1,6 |
Высота подъема | (м) | 45 | 70 |
Диаметр КВШ | (мм) | 320 | 320 |
Канат | d(мм) | 8 | 8 |
n | 4 | 4 | |
Ток | (A) | 9 | 13 |
Мощность | (кВт) | 3,3 | 4,8 |
Частота питания | (Гц) | 19,9 | 31,8 |
Скорость вращения КВШ | (об/мин) | 119 | 191 |
Номинальный момент на КВШ | (Нм) | 270 | 270 |
Подвес | 2:1 | 2:1 | |
Профиль канавки | клиновая с подрезом | клиновая с подрезом | |
Редуктор | между осями (мм) | - | - |
передаточное число | - | - | |
Двигатель | тип | синхронный | синхронный |
число пар полюсов | 20 | 20 | |
Тормоз | момент (Нм) | 2х350 | 2х350 |
питание (VDC) | 200 | 200 | |
Масса лебедки | кг | 130 | 130 |
