VLT Lift Drive - специально разработан для лифтов!

Пресс-центр > Статьи

Статьи

Вряд ли в составе конструкции лифта есть компонент, настолько же тесно связанный с вопросами безопасности, как контакторы двигателей, которые применяются уже десятилетиями. Использование контакторов двигателей обеспечивало безопасное отключение двигателей в аварийной ситуации, что надежно предотвращало неумышленное перемещение после аварийного останова. Но у него также были и свои недостатки.

Компания Danfoss разработала защищенный патентом привода VLT Lift Drive, который позволяет обойтись без таких контакторов в системе. При использовании привода VLT Lift Drive останавливать крутящий момент двигателя теперь можно исключительно посредством электроники, без дополнительных механических компонентов.

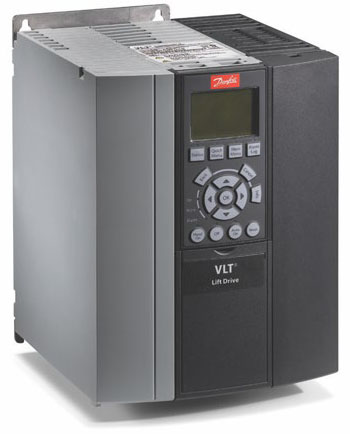

Привод VLT Lift Drive - специально разработан для лифтов!

Компактное исполнение преобразователя VLT Lift Drive облегчает его лёгкий монтаж. Встроенные функции обеспечивают длительный срок службы, высокую надежность, плавность хода и низкие общие затраты.

Работает без контакторов и может быть быстро введен в эксплуатацию.

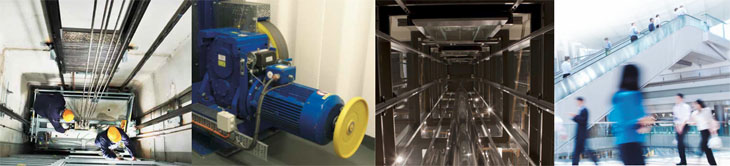

Привод Danfoss VLT® Lift Drive рекомендуется для применения:

Лифты и эскалаторы —в жилых и коммерческих зданиях
Лифты с канатоведущими шкивами
Гидравлические лифты
Эскалаторы и пассажирские движущиеся дорожки

Простой ввод в эксплуатацию

Настройка и обслуживание привода осуществляется за счет графической панели. Панель осуществляет простой и удобный доступ к всем параметрам, имеет функцию осцилографа. При помощи специальных мастеров настройки привод использует лифтовую терминологию. Это означает, что для установки не нужны специалисты в области программирования приводов, время на настройку уменьшается.

Работа без контакторов

Запатентованная технология Safety Stop позволяет обойтись без контакторов, при этом увеличивая надежность всей системы. Встроенные фильтр ЭМС и дроссель на звене постоянного тока позволяют обойтись без дорогостоящих внешних компонентов. Это уменьшает требования к свободному месту и избавляет от дополнительных мер по ЭМС.

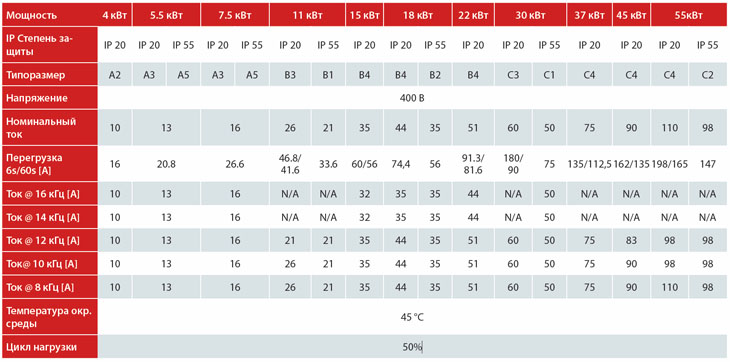

Диапазон мощности

от 4до 55 кВт (380–400 В) IP 20/21/55

Надежная работы в любых условиях

Преобразователь частоты Lift Drive может быть установлен вне помещения или шкафа за счет высоких доступных степеней защиты IP. Одна из его функций позволяет при повышении температуры поддерживать выходной ток, понижая только частоту коммутации.

Технические характеристики VLT Lift Drive

Питание от сети (L1, L2, L3)

Напряжение питания,380–480 В ±10 %

Двигатель и датчики обратной связи

Кол-во циклов,2,1 миллиона циклов нагрузки

Поддерживаемые датчики обратной связи,

Относительный: 5 В TTL (RS422) Относительный: 1Vpp SinCos Абсолютный: ENDAT, Hiperface

Акустический шум,55 дБ

Максимальная частота коммутации,16 кГц

Условия окружающей среды

Рабочая температура,от 0 до 45 °C

Степень защиты IP,IP 20/21, IP 55

Фильтр ЭМС,Встроен по умолчанию

Преимущества лифтовой серии частотных преобразователей Danfoss VLT Lift Drive

Технология Safety Stop

Экономия места
Уменьшение затрат на материалы
Нет шума переключения
Выше надежность

IP 20, 21, 55, 66 степень защиты

Гибкость в монтаже
Установка вне шкафа управления

Специализация на лифтовом применении

Повышение комфортности при пуске, поездке, и входе и выходе пассажиров
Уменьшение шума
Уменьшение общих затрат

Встроенный фильтр ЭМС и дроссель на звене постоянного тока

Экономия места
Уменьшение затрат на монтаж
Соответствие ЭМС

Преимущества применения частотного привода VLT Lift Drive

Повышенный комфорт в рабочем режиме, отсутствует коммутационный шум
Упрощенная установка
Уменьшенная потребность пространстве
Кабель двигателя может быть подключен непосредственно к приводу переменного тока, что обеспечивает улучшенные характеристики ЭМС
Экономия на проводке, зажимах, соединениях экрана кабеля
При использовании контакторов возможен их отказ; если отказаться от использования контакторов, устраняется один из видов деталей, в которых происходит износ и которые могут вызвать внеплановые простои
Повышенная эксплуатационная готовность системы
Отсутствуют создающие помехи сигналы, излучаемые, например, в местах разрывов экранирования кабеля
Обеспечено соответствие требованиям EN 81-1/2 и EN 81-20

Преобразователи частоты VLT Lift Drive — это специализированный продукт, предлагаемый компанией Danfoss для применения в лифтах; но каким бы ни был вариант применения, мы можем предложить решение с унифицированными характеристиками и методикой эксплуатации — доступны решения мощностью до 1,4 МВт и рабочим напряжением до 690 В.

Широкий ассортимент типоразмеров обеспечивает гибкость при сохранении одинаковых конструктивных особенностей и методик эксплуатации

Широкий диапазон мощностей до 1,4 МВт
Широкий диапазон напряжений, возможность работы с разнообразными источниками 3-фазного питания
Одни и те же конструктивные особенности и методы эксплуатации у коммерческих лифтов и лифтов для жилых домов
Одинаковые конструктивные особенности и методы эксплуатации сокращают объем требуемого обучения

Эксплуатация двигателей на постоянных магнитах без абсолютного энкодера.

Использование двигателей с упрощенными энкодерами способствует экономии без ущерба для комфорта. С VLT® Lift Drive вы получите возможность эксплуатировать двигатель на постоянных магнитах без абсолютного энкодера. Таким образом, вы освобождаетесь от затрат средств и времени, необходимых для монтажа различных кабелей между приводом переменного тока и энкодером (а также можете сэкономить на самом энкодере, воспользовавшись вариантом без абсолютного интерфейса).

Специализация на лифтовых системах

В VLT Lift Drive реализован ряд полезных функций для лифтов с канатоведущим шкивом.

Специализированная силовая плата обеспечивает:

Оптимальное управление внутренними вентиляторами охлаждения — для увеличения срока службы
Снижение слышимого шума до абсолютного минимума — для комфорта
Низкие потери в режиме ожидания благодаря исключительно эффективной электронике — для экономии электроэнергии

Располагая полным диапазоном решений для лифтов и эскалаторов со всеми возможными типоразмерами и напряжениями, компания Danfoss всегда сможет предложить привод, идеально подходящий для вашего варианта применения.

Привод Danfoss VLT® Lift Drive специально разработан для лифтов в местах, где имеет значение акустический шум.

тихий, для повышенного комфорта
компактный, без ущерба для акустического комфорта
надежный, с подтвержденным в независимом исследовании сроком службы в 2,1 млн. циклов при работе с температурой окружающей среды 45 °C

просто программируется, оснащен мастером настройки, специально адаптированным для применения в лифтовой отрасли

Абсолютная безопасность.

Сочетание плавного пуска, быстрой транспортировки пассажиров или товаров, точного и плавного останова в конечной точке — просто идеальная работа лифта с точки зрения оператора.

Контроллер лифта, состоящий из аппаратной и программной составляющей, рассчитан на безопасное торможение и останов лифта во всех случаях. Ранее эти задачи решали контакторы двигателя. Однако новое решение, представленное в VLT® Lift Drive LD 302, обеспечивает значительные преимущества и экономию при практическом применении за счет работы без контакторов.

Подробнее о частотных преобразователях Danfoss можно ознакомиться на сайте https://vlt-danfoss.ru

Статья подготовлена коллективом LiftObzor.RU

03.04.2019
